一、低煙無鹵電纜料造粒機生產(chǎn)工藝流程(核心溫度)
原料混合:將低煙無鹵樹脂、阻燃劑、抗氧劑等按配比投入高速混合機,常溫混合5-10分鐘,確保物料均勻分散。 熔融塑化:混合后的物料進入雙螺桿擠出機,溫度分三段控制: 喂料段:120-150℃(預熱物料,防止架橋); 塑化段:160-190℃(核心塑化區(qū),使樹脂完全熔融并與助劑融合);均化段:180-200℃(穩(wěn)定熔體粘度,保證造粒均勻)。 擠出切粒:熔融物料經(jīng)模頭擠出成條,由冷卻水槽(水溫20-40℃)快速冷卻定型,再通過切粒機切成3-5mm的顆粒。
干燥篩選:顆粒經(jīng)振動篩篩選除雜,進入干燥機(溫度80-100℃)去除水分,最終包裝入庫。

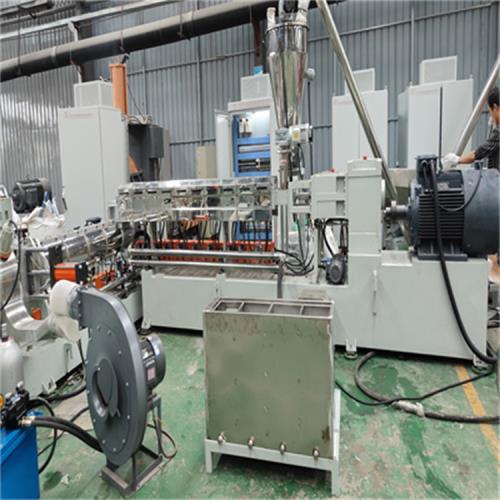

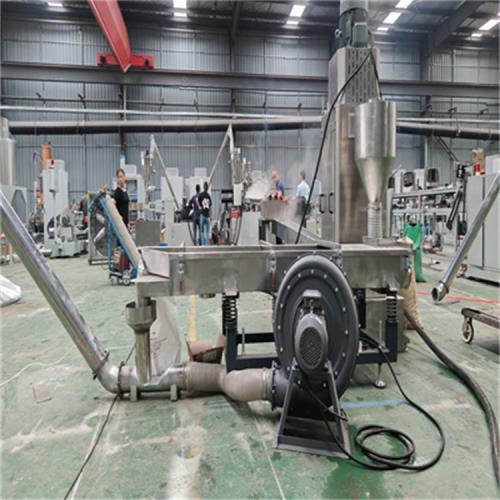

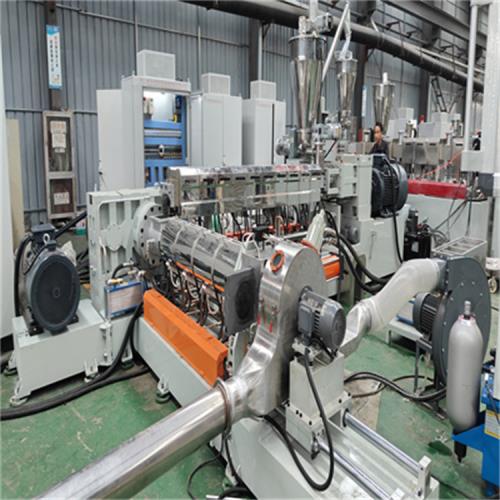

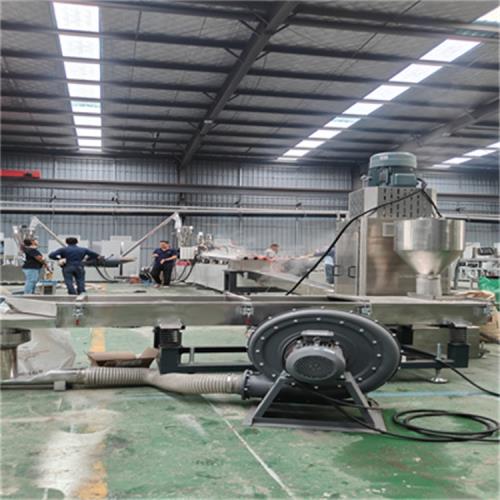

PVC料耐溫等級最重要的指標。PVC電纜料除熱老化外,熱失重也是一項重要的溫度等級評定指標。它的好壞可說明某溫度等級的PVC電纜料中所用的原材料是否適用于該溫度等級。若失重量過大則說明材料在使用溫度下助劑易析出揮發(fā),材料易變硬變脆而失去原有性能。如果90℃的PVC料熱失重只能滿足70℃PVC料的失重量要求,那么90℃料就無從談及90℃。 200℃熱穩(wěn)定時間——耐熱、耐高溫的能力穩(wěn)定時間差,材料在高溫加工時容易產(chǎn)生焦料,擠出時容易產(chǎn)生氣泡,材料經(jīng)過擠出后老化性能嚴重變差。 比重:標準無統(tǒng)一明確規(guī)定的指標,它與產(chǎn)品的質量和成本密切相關適宜的填充是為了使PVC電纜料獲得標準或客戶所要求的性能。過度的填充則是為了降低成本,同時會使材料機械性能等嚴重下降、容易撕裂、電纜容易開裂。 70℃、90℃Ⅰ及90℃Ⅱ的區(qū)別——最重要的性能區(qū)別為熱老化、熱失重要求不同。電纜料造粒機;高混機----螺旋自動上料機------雙螺桿造粒機----------單螺桿造粒機--------對吹熱切機頭-----一級旋風分離器---------二級旋風分離器-------加長風冷振動篩------成品料;倉歡迎咨詢1)塑料造粒:合成出來
低煙無鹵阻燃造粒設備_阻燃母粒擠出造粒機http://jdjix.com/contents/255/176.html
PVC絕緣料造粒機_PVC阻燃料造粒機_PVC電纜粒造粒設備http://jdjix.com/contents/254/175.html
pvc電纜皮顆粒造粒設備_PVC電纜顆粒造粒設備http://jdjix.com/contents/255/173.html
